|
| |
| |
Yttrium Vanadate (YVO4) Crystal 釩酸釔晶體 |
釩酸釔晶體是用Czochralski生長的一種正單軸晶體。具有很好的機械和物理性能； 由于它透光范圍寬和雙折射大，是光學偏振元件的理想材料。釩酸釔晶體十分適合于替代方解石和金紅石晶體，可應用于光隔離器、光循環器、光分束器、格蘭偏振器和其他偏振光學器件。 |
 |
國泰可為用戶提供不同尺寸、價格具有競爭力的優質釩酸釔晶體。同時，我們還提供用于光隔離器和光循環器的優質 的釩酸釔楔角片和釩酸釔分束片。 |
| |
|

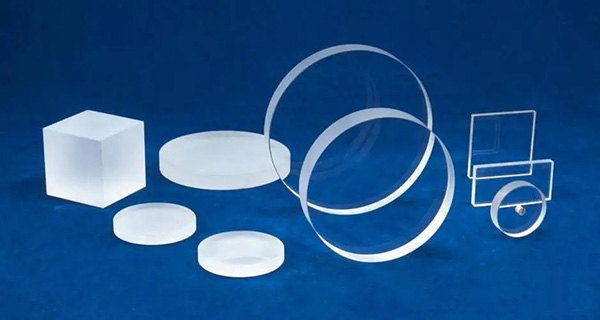

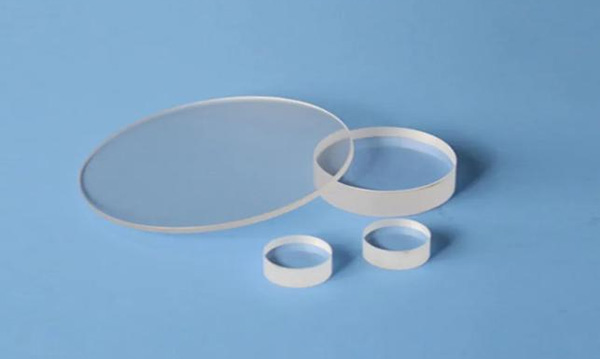

石英玻璃片通常為無色透明類，可見光透過率85%以上。石英玻璃從大的制作范圍上可以分為熔融石英玻璃和合成石英玻璃兩大類。耐熱性、透光性、電氣絕緣性、化學穩定性都非常地優良
和普通硅酸鹽玻璃相比，透明石英玻璃在整個波長頭優良的透過性能。在紅外區光譜透過比普通玻璃大；在可見區，石英玻璃的透過率也是比較高的。在紫外光譜區特別是在短波紫外區，光譜透過比其他玻璃好的多
光譜透過率受三個因素影響：反射，散射和吸收。石英玻璃的反射一般為8%，紫外區大一些，紅外區小一些。所以石英玻璃的透過率一般不大于92%。石英玻璃的散射比較小，一般可以忽略。光譜吸收和石英玻璃的雜質含量和生產工藝有密切的關系；在低于200鈉米波段的透過率的高低，代表金屬雜質含量的多少；240鈉米的吸收表示缺氧結構的多少；可見波段的吸收是由于過渡金屬離子的存在造成的，2730鈉米的吸收是羥基的吸收峰，可以用于計算羥基含量。
光譜透過性能 用光譜吸收羥基計算的方法： A GE公司的計算公式：C=910/T * LOG10（Ta/Tb）mm-1 C:羥基含量（C，ppm） T:厚度（mm） Ta:2600鈉米波長的透過率 Tb：2730鈉米波長的透過率 B：中國的國家標準計算公式：C=96.5/d * LG10（Ia/I）mm-1 C:羥基含量（ppm） d:厚度(cm) Ia:2730鈉米基線到零線的距離（mm） I：2730鈉米吸收峰到零線的距離（mm） 光譜透過率：厚度1mm） 其它厚度光譜透過率可以用公式推導： T = (1-R)2 e -at T: 透過率 R：單反射損耗。 e：自然對數基數。 t：厚度（cm） 光譜透過率 波長 nm
石英玻璃片的形成是由于其熔體高溫黏度很高引起的結果。用于制作半導體、電光源器、半導通信裝置、激光器，光學儀器，實驗室儀器、電學設備、醫療設備和耐高溫耐腐蝕的化學儀器、化工、電子、冶金、建材以及國防等工業，應用十分廣泛 |
|
K9玻璃是用K9料制成的玻璃制品，用于光學鍍膜等領域。K9玻璃屬于光學玻璃，由于它晶瑩剔透，所以衍生了很多以K9料為加工對象的工廠，加工出來的產品，被稱為水晶玻璃制品。
K9玻璃的組成如下： SiO2=69.13%， B2O3=10.75%，BaO=3.07%， Na2O=10.40%， K2O=6.29% ，As2O3=0.36%
它的光學常數為：折射率=1.51630 ，色散=0.00806 ，阿貝數=64.06
光學玻璃國家標準按阿貝數分類，阿貝數≥50的玻璃為冕牌玻璃，用“K”來表示；阿貝數<50的玻璃為火石玻璃，用“F”來表示。在這兩大類下還用輕“Q”、重“Z”、特“T”和化學元素符號加前綴，數字加后綴進行細分，共分為18大類，141個牌號。如：QF8(輕火石)、一般冕牌屬堿硅酸鹽系統，絕大多數火石玻璃屬鉛硅酸鹽系統。
總的來說K9玻璃是一種性能優異的光學材料，作為激光薄膜的基底，其抗激光損傷的特性和能力，直接影響高功率激光薄膜的性能，特別是對激光增透膜、偏振膜。 |
|
|
